描述
Pelcotec™ CDMS-XY 标樣是一(yī / yì ／yí)種用于掃描電鏡、場發射掃描電鏡、離子束雕刻、CD-SEM、激光掃描顯微鏡和(hé / huò)原子力顯微鏡快速、精确校準的便捷工具。該标樣提供了(le／liǎo) X 和(hé / huò) Y 兩個坐标軸的比例尺線，可在不旋轉樣品台的情況下輕松進行二維校準。
Pelcotec™ CDMS-XY 标樣使用最新的半導體和(hé / huò)微電子制造技術制成，具有卓越的線緣質量，可提供廣泛的測量範圍。
該标樣有兩種特征尺寸範圍可選，分别是 Pelcotec™ CDMS-XY-1T 和(hé / huò) Pelcotec™ CDMS-XY-0.1T ，每個尺寸範圍都提供可追溯和(hé / huò)認證标樣，總共有四種：
Pelcotec™ CDMS-XY-1T ：特征尺寸範圍爲(wéi / wèi) 2.0mm 到 1um，适用于放大倍率在 10x – 20,000x 之間的台式掃描電鏡和(hé / huò)低到中等放大應用。
| 産品編号 | 描述 | 單位 |
|---|---|---|
| 684-1 | Pelcotec™ CDMS-XY-1T ，2mm – 1µm，可追溯，沒有樣品座 | 個 |
Pelcotec™ CDMS-XY-1C ：每個标樣均根據 NIST 标準進行了(le／liǎo)單獨認證，特征尺寸範圍爲(wéi / wèi) 2.0mm 到 1µm，适用于放大倍率在 10x – 20,000x 之間的台式掃描電鏡和(hé / huò)低到中等放大應用。
| 産品編号 | 描述 | 單位 |
|---|---|---|
| 689-1 | Pelcotec™ CDMS-XY-1C ，2mm – 1µm，已認證，沒有樣品座 | 個 |
Pelcotec™ CDMS-XY-0.1T ：特征尺寸範圍爲(wéi / wèi) 2.0mm 到 100nm，适用于所有掃描電鏡和(hé / huò)大多數場發射掃描電鏡應用，放大倍率可達 10 – 200,000x。
| 産品編号 | 描述 | 單位 |
|---|---|---|
| 685-1 | Pelcotec™ CDMS-XY-0.1T ，2mm – 100nm，可溯源，沒有樣品座 | 個 |
Pelcotec™ CDMS-XY-0.1C ：每個标樣均根據 NIST 标準進行了(le／liǎo)單獨認證，特征尺寸範圍爲(wéi / wèi) 2.0mm 到 100nm，适用于所有掃描電鏡和(hé / huò)大多數場發射掃描電鏡應用，放大倍率可達 10 – 200,000x。
| 産品編号 | 描述 | 單位 |
|---|---|---|
| 690-01 | Pelcotec™ CDMS-XY-0.1C ，2mm – 100nm，已認證，沒有樣品座 | 個 |

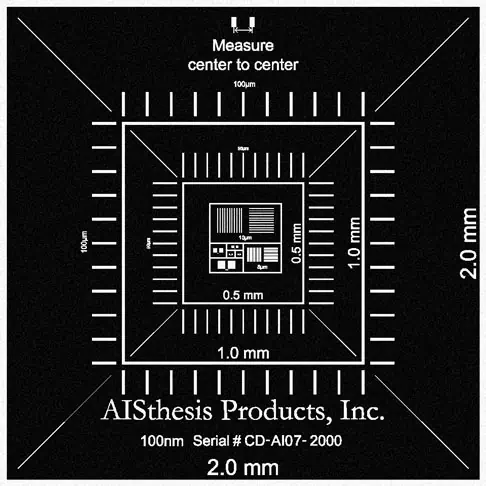

該标樣的特征尺寸範圍見下表：
Pelcotec™ CDMS-XY-1T 和(hé / huò) -1C 的特征尺寸爲(wéi / wèi)：
2mm、1mm、0.5mm、0.1mm、50µm、10µm、5µm、2µm 和(hé / huò) 1µm。
Pelcotec™ CDMS-XY-0.1T 和(hé / huò) 0.1C 的特征尺寸爲(wéi / wèi)：
2mm、1mm、0.5mm、0.1mm、50µm、10µm、5µm、2µm 和(hé / huò) 1µm、500nm、250nm 和(hé / huò) 100nm。
可選的預先安裝在樣品座上。
| Pelcotec™ CDMS-XY-1 | Pelcotec™ CDMS-XY-0.1 | |
| 基底尺寸：2.5×2.5mm | ✓ | ✓ |
| 基底厚度：525±10μm | ✓ | ✓ |
| 唯一(yī / yì ／yí)序列識别号 | ✓ | ✓ |
| 2mm、1mm、0.5mm 的校準方塊 | ✓ | ✓ |
| 垂直于 X 軸和(hé / huò) Y 軸的刻度線，間距爲(wéi / wèi) 10um、5μm、2μm 和(hé / huò) 1μm | ✓ | ✓ |
| 僅限高分辨率版本 – 垂直于 X 和(hé / huò) Y 軸的附加刻度線以 500、250 和(hé / huò) 100 nm 節距标出 | — | ✓ |
| 特征材料：50nm Cr (2mm – 5µm) | ✓ | ✓ |
| 特征材料：20nm Cr/50nm Au（2μm 和(hé / huò) 1μm） | ✓ | ✓ |
| 特征材料：20nm Cr/50nm Au（500、250 和(hé / huò) 100nm） | — | ✓ |
| 可在晶圓級追溯到 NIST | T 版本 | T 版本 |
| CDMS 标樣直接獲得 NIST 标準認證 | C版本 | C版本 |
| 不含樣品台 | ✓ | ✓ |
| 可安裝于SEM樣品台 | ✓ | ✓ |
| 精度優于0.3% | ✓ | ✓ |
