離子濺射儀
離子濺射儀，一(yī / yì ／yí)般是用來給SEM掃描電鏡中非導電樣品鍍膜，使得樣品擁有良好的導電性能，避免産生荷電效應，從而能看到更好的電鏡效果圖。我司提供的鍍膜儀有噴金儀和(hé / huò)鍍碳儀，以及鍍金鍍碳一(yī / yì ／yí)體的離子濺射儀。其中噴金儀用的原理即是離子濺射，離子濺射的噴金儀可用于大部分樣品，尤其是對熱敏感的生物樣品，而鍍碳儀用的則是熱蒸鍍，因爲(wéi / wèi)鍍膜過程會産生高溫，所以不适合熱敏感樣品鍍膜。

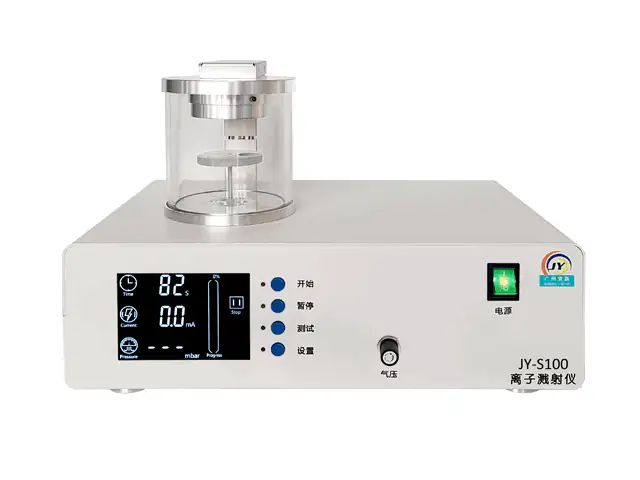

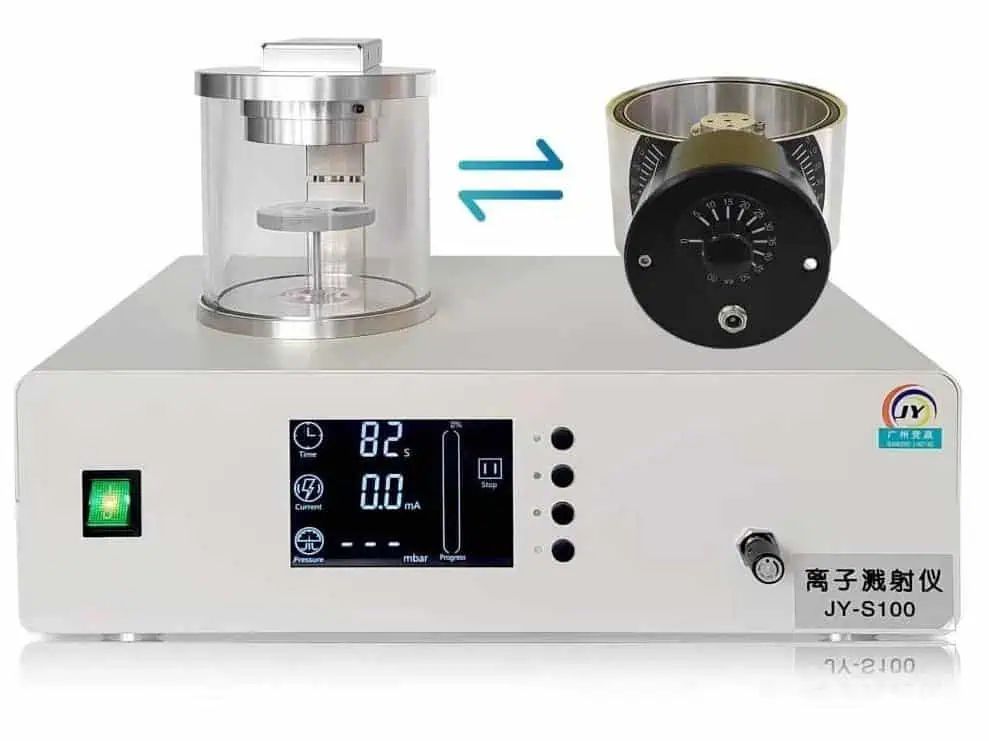

JY-S100離子濺射儀
JY-S100磁控離子濺射儀是一(yī / yì ／yí)款結構緊湊的桌面小型鍍膜系統，特别适用于掃描電鏡成像中非導電樣品高質量鍍膜。
JY-S100 PLUS離子濺射儀
JY-S100PLUS 是一(yī / yì ／yí)款桌上型冷态磁控濺射鍍膜系統，标配旋轉傾斜樣品台，特别适用于各種表面形貌的非導電樣品在掃描電鏡成像中的高質量鍍膜，也可滿足電極鍍膜，半導體等材料鍍膜的要(yào / yāo)求。

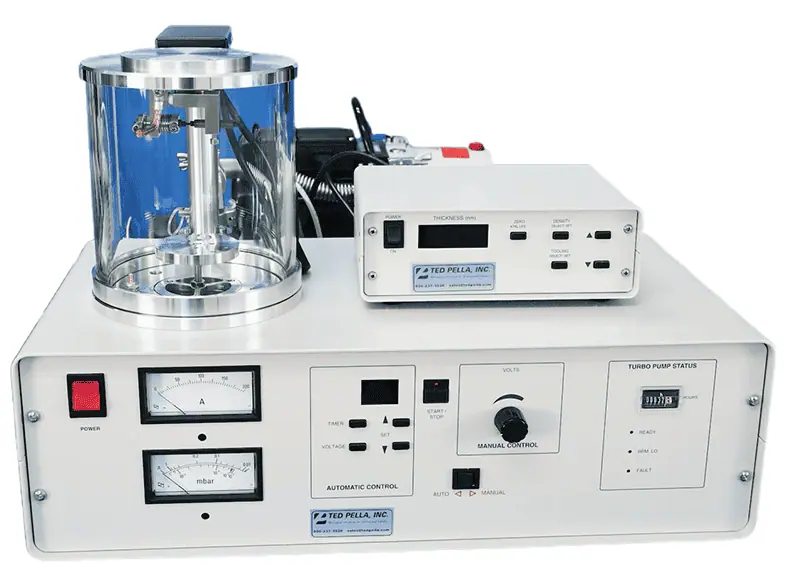

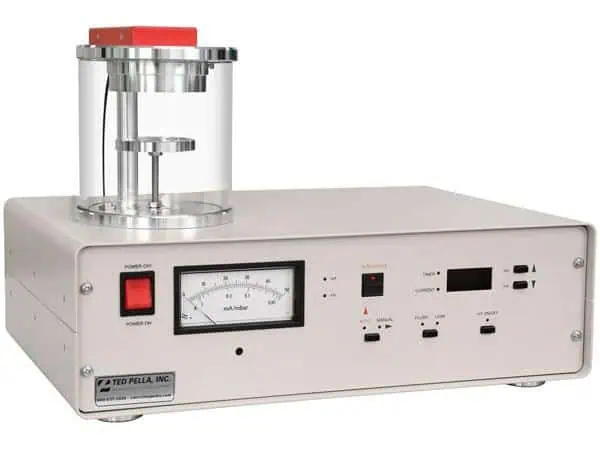

Ted Pella 108 Auto離子濺射鍍膜儀
進口Ted Pella 108 Auto是一(yī / yì ／yí)款結構緊湊的可放置于桌面的小型全自動鍍膜設備，特别适用于掃描電鏡成像中非導電樣品高質量鍍膜。

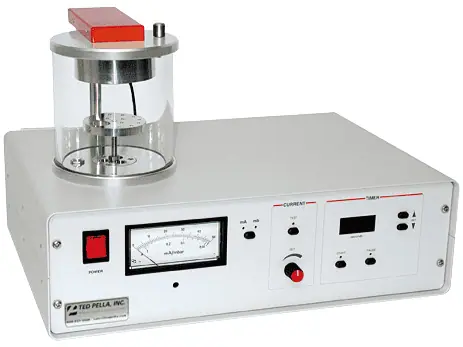

Ted Pella 108 manua離子濺射儀
進口Ted Pella 108 manual是一(yī / yì ／yí)款結構緊湊的半自動桌上型鍍膜系統，特别适用于掃描電鏡成像中非導電樣品高質量鍍膜，可使用多種金屬靶材：Au， Au/Pd,，Pt,，Pt/Pd（Au靶爲(wéi / wèi)标配）。

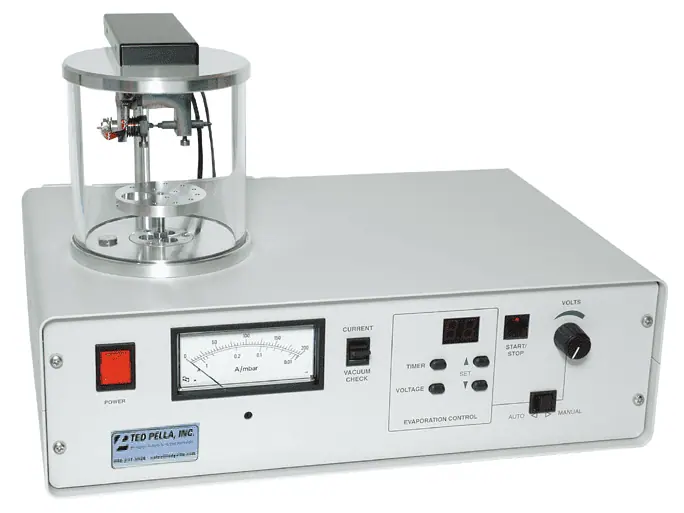

Ted Pella 108C鍍碳儀
進口Ted Pella 108C是用于掃描電鏡能譜分析的小型桌面型鍍碳儀。108C中使用的高純碳棒可以在高倍條件下得到高質量的鍍膜效果。

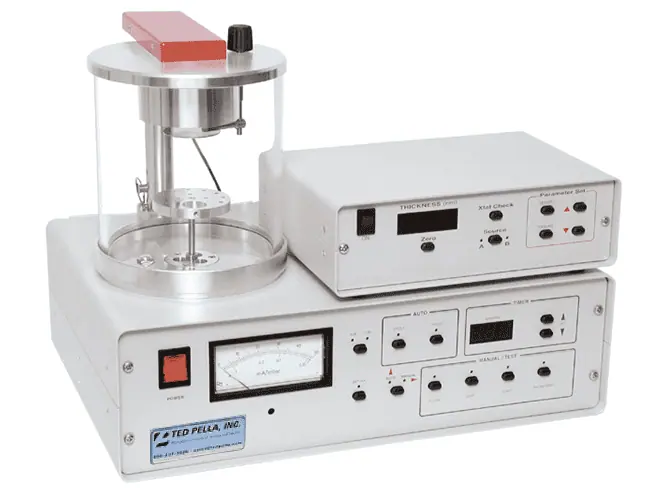

Ted Pella 108 Auto SE噴金儀
Ted Pella 108 Auto SE是一(yī / yì ／yí)款帶有大樣品室的離子濺射噴金儀，樣品室尺寸爲(wéi / wèi)：直徑150mm x 165mm 高，特别适用于掃描電鏡成像中非導電樣品高質量鍍膜。
Ted Pella 208C高真空鍍碳儀
Ted Pella 208C高真空鍍碳儀爲(wéi / wèi)SEM、TEM、STEM、EDS/WDS、EBSD和(hé / huò)微探針分析提供高質量的鍍膜技術。系統結構緊湊，所占空間小。樣品室直徑150mm，可快速抽真空進行鍍膜處理，處理周期約10分鍾。

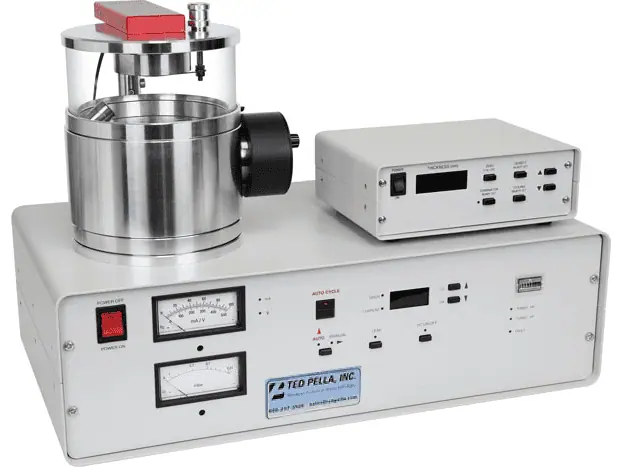

Ted Pella 208HRD高真空離子濺射儀
Ted Pella 208HRD高分辨離子濺射儀爲(wéi / wèi)場發射掃描電鏡應用中遇到的各種樣品噴鍍難題提供真正的解決方案。高分辨膜厚控制儀分辨率小于0.1nm，其作用是對所鍍薄膜的厚度進行精确控制。

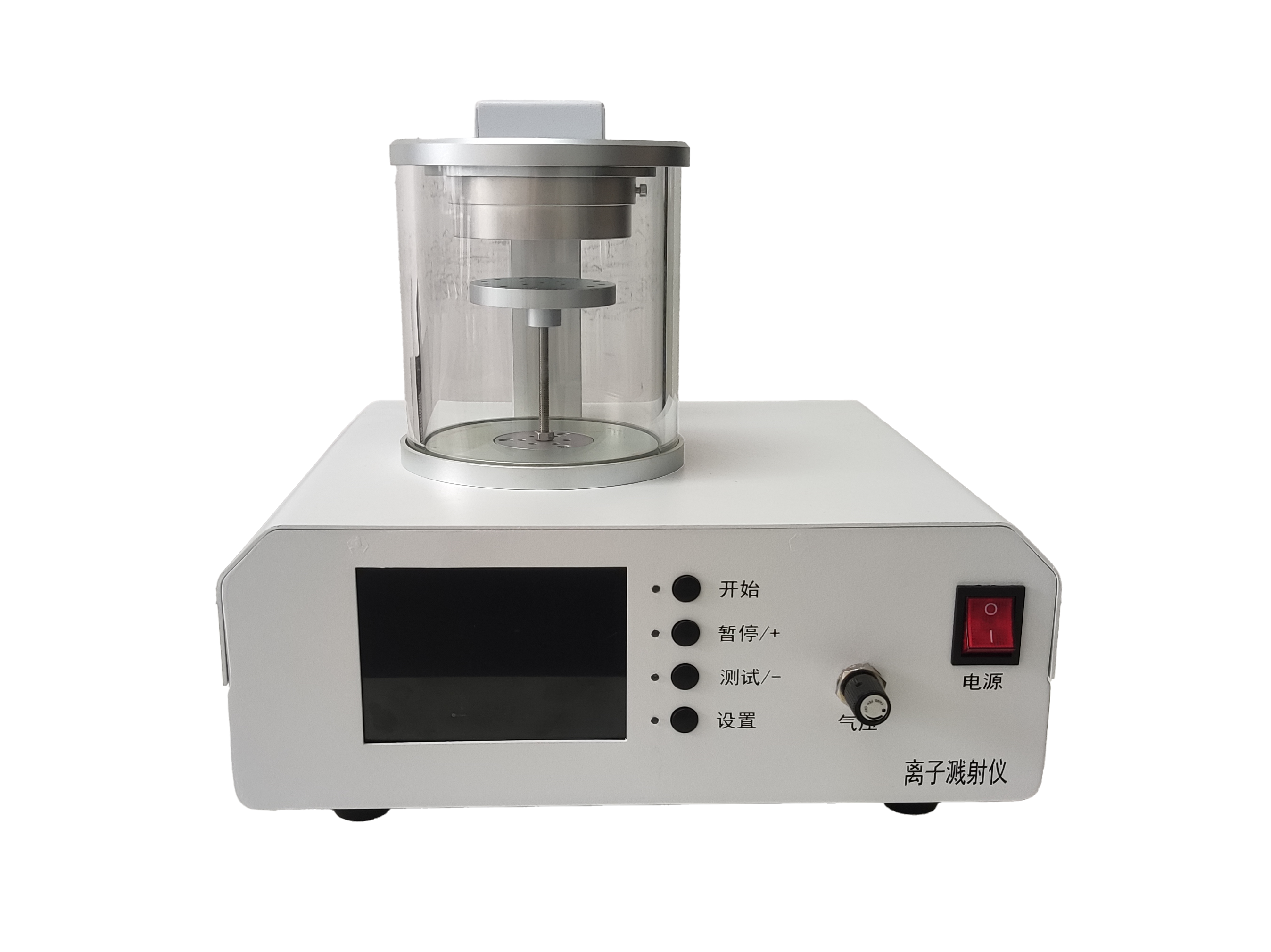

JYSC-110離子濺射儀
JYSC-110型離子濺射儀主要(yào / yāo)用于掃描電子顯微鏡樣品鍍覆導電膜（金膜），儀器操作簡單方便，是配合SEM 制樣的儀器。設備配有微量充氣閥調節工作真空，在 20Pa 真空保護。同時，配有專用進氣口和(hé / huò)微量充氣調節裝置，以方便空氣或氩氣等工作氣體充入。

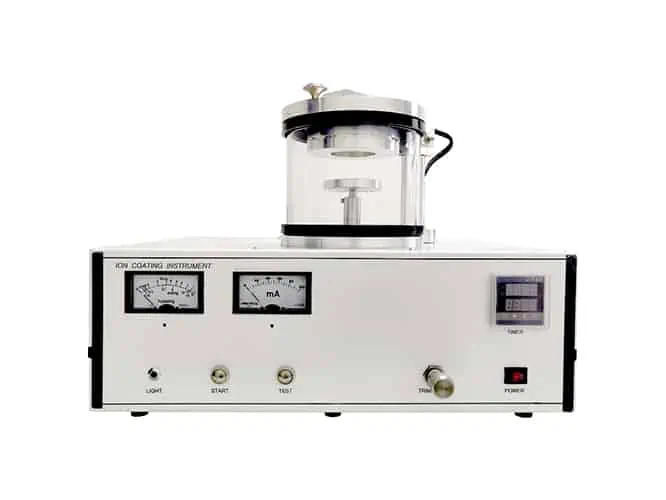

JYSC-1000離子濺射儀
JYSC-1000型小型磁控離子濺射儀主要(yào / yāo)用于SEM制樣樣品鍍導電膜（如金膜）或材料鍍膜，儀器性能穩定，操作簡單方便。采用磁控冷态濺射，基本不升溫，保護樣品。

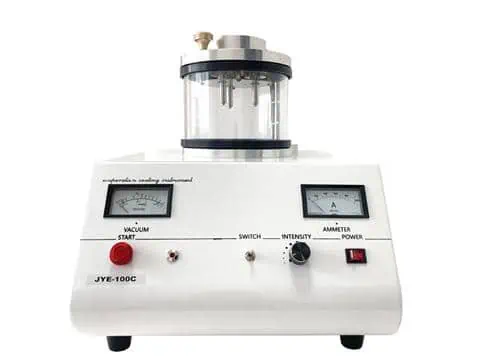

JYE100C噴碳儀
JYE100C型小型噴碳儀主要(yào / yāo)用于掃描電鏡 EDS 樣品鍍導電膜 ，儀器操作簡單方便，是配合 SEM 制樣的儀器。

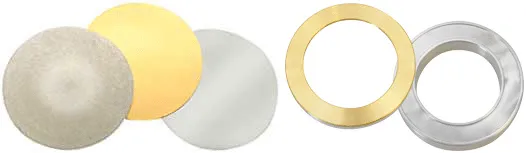

離子濺射儀配套靶材
離子濺射儀鍍膜的效果會受到目标樣品相互作用的影響，所以應該根據實際樣品來選擇合适的靶材。大多數濺射材料都具有較高的二次電子（SE）産生率，而有較低原子序數的濺射材料更适合于樣品的背散射電子（BSE）成像。目前用的比較多的是金靶和(hé / huò)鉑靶。金靶濺射後顆粒較大，所以高倍成像更适合用鉑靶在高真空下鍍膜。
鍍碳儀配套碳棒
光譜純的碳棒，雜質等于或小于2ppm。可應用于TEM，FESEM，FIB，WDS，EBSD，Microprobe和(hé / huò)SEM / EDS。
相關閱讀
離子濺射儀的常見問題和(hé / huò)故障排除
沒有鍍膜或鍍膜很薄： 檢查氩氣傳輸管線和(hé / huò)壓力。 确認靶材安裝正确且未耗盡。 确保靶材的電氣連接良好。 檢查真空室的真空度。 鍍膜不均勻： 确保樣品旋轉和(hé / huò)/或傾斜功能正常。 檢查靶材到樣品的距離。 确認樣品表面清潔無污染物。 樣品過熱： 降低濺射功率（電流或電壓）。 縮短濺射時間。 确保磁控濺射頭中的磁體功能正常（如果适用）。 鍍膜後圖像質量差（如仍存在充電現象）： 稍微增加鍍膜厚度。 使用導電膠帶或膠水确保樣品與樣品台之間的良好電氣接觸。 考慮使用導電性更高的其他鍍膜材料。 靶材不濺射： 檢查濺射頭的高壓電源。 确保真空度合适。...
離子濺射儀鍍膜後樣品還有僞影的避免方法
離子濺射儀鍍膜過的樣品爲(wéi / wèi)什麽會有一(yī / yì ／yí)些出現一(yī / yì ／yí)些僞影，影響最終的SEM圖像質量呢。一(yī / yì ／yí)般來說有以下幾點。 充電僞影： 鍍膜厚度不足或鍍膜不連續會導緻電荷在SEM成像過程中積累，産生圖像變形、亮點和(hé / huò)掃描光栅偏移。避免方法： 确保足夠的鍍膜厚度和(hé / huò)連續性。使用導電的樣品固定介質（如導電膠帶、銀膠）有效地(dì / de)将樣品接地(dì / de)。 顆粒感/粗糙度： 鍍膜材料本身的晶粒結構在高放大倍數下可能會變得可見，從而掩蓋樣品的精細特征。避免方法： 對于高分辨率應用，選擇晶粒尺寸更小的鍍膜材料（如鉑、銥）。 過熱/電子束損傷：...
