作者：Mark Webber1，Elaine Humphrey2
1 加拿大BC省加利亞諾島(Galiano Island)矽藻資深研究員
2 美國顯微學會會士，前加拿大顯微學會主席，現任加拿大維多利亞大學高級顯微鏡中心項目經理
現有方法存在哪些問題？
矽藻殼面和(hé / huò)殼環帶面（即帶面）的顯微形态是屬、種水平矽藻鑒定的重要(yào / yāo)依據。常規掃描電鏡（SEM）觀察矽藻樣品的方法是将矽藻樣品去有機質處理後置于平整載體（如玻片、掃描電鏡樣品座、碳導電膠、濾膜等）上觀察，其缺點是：
- 通常僅能觀察到矽藻一(yī / yì ／yí)個角度（殼面方向或帶面方向）上的結構，而該角度多數情況下不是拍攝矽藻照片或鑒定矽藻種類的理想方向（見圖1）；
- 爲(wéi / wèi)滿足鑒定要(yào / yāo)求，需尋找角度理想的矽藻或者傾斜和(hé / huò)旋轉樣品座、調節電鏡參數以觀察矽藻不同方向上的結構（實際上仍難獲得理想的拍攝角度），而這些過程需花費大量的時間。
常規光鏡（LM）觀察方法同樣存在上述缺點。
圖1 顯示了(le／liǎo)使用表面平整的鋁樣品座觀察矽藻的局限性
（a）一(yī / yì ／yí)種羽紋綱淡水矽藻，僅能觀察到殼面結構，即使完全傾斜樣品座，也不能看到帶面結構，比例尺=5μm
（b）一(yī / yì ／yí)種海洋矽藻-骨條藻（Skeletonema sp.），僅能觀察到帶面結構，即使傾斜樣品座，也不能看到殼面結構，比例尺=10μm
解決方法
利用鑽石刻刀在掃描電鏡鋁樣品座上劃網格，然後讓矽藻樣品随機地(dì / de)以不同角度落在樣品座表面及所刻的槽内，籍此在光鏡和(hé / huò)掃描電鏡下能快速地(dì / de)獲得矽藻種類鑒定所需的殼面和(hé / huò)帶面結構信息。
具體過程
1、 在鋁樣品座上刻槽
2) 用雙蒸水（DDW）去除殘留的碎屑；
3) 将樣品座固定于圖2a所示的夾具内；
4) 以鋼尺爲(wéi / wèi)标尺，持圖2a-c所示的鑽石刻刀在樣品座上刻網格狀的槽（圖2d-f），槽的寬度爲(wéi / wèi)20-125μm，槽之間的間隔小于1mm；注意刻槽時，鑽石刻刀與樣品座表面垂直，控制好力度使所刻槽的寬度、深度均勻，滿足矽藻觀察的需要(yào / yāo)；
5) 用潤濕後的1200目碳化矽砂紙輕輕打磨樣品座，去除刻槽過程中産生的棱角；
6) 将樣品座放入肥皂液中刷洗，再用雙蒸水淋洗；
7) 待樣品座幹後，利用硬工作台上折疊放置的紙巾将樣品座表面抛光；或者用14000目（1-2μm）的金剛砂輪或金剛砂片抛光；
8) 用100%的乙醇清洗樣品座；
按上述過程制作一(yī / yì ／yí)個樣品座，大約需6-10min。
2、 放置矽藻樣品
2) 洗滌：用足量的雙蒸水去除清潔過程中所使用的鹽（例如，使用家庭用漂白劑清潔，容易在樣品座和(hé / huò)樣品上産生大量的鹽，雙蒸水用量爲(wéi / wèi)100-150mL；用過氧化氫清潔，産生的鹽少，雙蒸水用量相應減少）；
3) 離心：1600rpm轉速下離心30-40min，對于堅硬的圓篩藻屬，可在3000rpm轉速下離心30min，而對于纖弱的雙尾藻屬，最好采用自然沉降的方法，沉降時間爲(wéi / wèi)2h以上；
4) 加雙蒸水或雙蒸水/乙醇混合液（50–80%乙醇），吸取矽藻懸浮液滴在樣品座上，使用乙醇混合液的好處在于：無需使用烘箱，減少樣品幹燥時間；促進樣品運動，避免堆積，增大矽藻以不同角度沉積在樣品座上的概率；
5) 自然幹燥，過夜。（如使用烘箱，則在60°C下放置10-15min）；
6) 在立體顯微鏡下檢查矽藻位置、數量及分布情況，爲(wéi / wèi)滿足電鏡觀察的要(yào / yāo)求，矽藻數量應足夠多，且無堆疊現象；
7) 鍍膜：在樣品座上鍍Au/Pd或Au膜，厚度爲(wéi / wèi)8-15nm，以提高SEM觀察時的信噪比，避免荷電現象發生；
8) 掃描電鏡觀察、拍照。

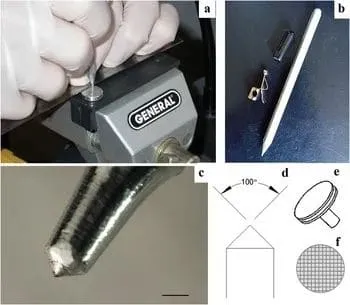

圖2 在SEM鋁樣品座上刻槽
（a）夾具，鋼尺，刻槽
（b）鑽石刻刀
（c）刀尖
（d）刀尖角度
（e）常規的SEM鋁樣品座
（f）網格狀凹槽
結果展示
如圖3-圖7所示。
圖3
（a）分散在網格狀樣品座上的海鏈藻（Thalassiosira punctigera），比例尺=75μm
（b）無需傾斜SEM樣品台，a中心的2個海鏈藻（Thalassiosira punctigera），比例尺=20μm
（c）分散在凹槽内的布氏雙尾藻（Ditylum brightwellii）（箭頭方向），凹槽寬度爲(wéi / wèi)70–125μm，凹槽之間的間距爲(wéi / wèi)200–800μm，比例尺=500μm
（d）c中凹槽内的布氏雙尾藻，其殼面朝上，單箭頭指向矽藻位置，雙箭頭顯示凹槽的寬度爲(wéi / wèi)73μm，比例尺=20μm
圖4
（a）中心綱盒形藻（Biddulphia antediluviana）立體顯微鏡照片，殼面和(hé / huò)帶面結構均可見，比例尺=75μm
（b）凹槽内的中心綱盒形藻（Biddulphia antediluviana）帶面方向的SEM照片，比例尺=10μm
圖5
（a-b）凹槽内的海洋矽藻-骨條藻（Skeletonema sp.），殼面和(hé / huò)帶面結構均可見，黑色箭頭顯示凹槽寬度爲(wéi / wèi)176μm，a、b中的比例尺分别爲(wéi / wèi)20μm、10μm
圖6
（a）凹槽内的卵形藻（Cocconeis sp.），殼面朝上
（b）卵形藻（Cocconeis sp.）的内部結構，需略微傾斜SEM樣品台，比例尺=20μm
圖7 立體顯微鏡拍攝的矽藻照片，比例尺均爲(wéi / wèi)100μm
（a）中心綱海鏈藻（Thalassiosira sp.），角度特殊，可見帶面結構
（b）凹槽内的海洋矽藻-具槽帕拉藻（Paralia sulcata），殼面、帶面結構均可見
結論
該方法使用具有網格狀凹槽的樣品座，簡單、快速、經濟，與使用平整載體的常規方法相比，更有利于全面觀察矽藻顯微形态。
（翻譯：胡孫林）
