如何制備透射電鏡（80-120kV）生物樣品？

作者：孫千 本文轉載自公衆号：老千和(hé / huò)他的朋友們。原文地(dì / de)址：https://mp.weixin.qq.com/s/oLe7r8QTg6ZK8FZ09zhk_g

與幹燥和(hé / huò)濃縮的材料樣品不同，大多數生物樣品都是含水的或水合的，含有大量的水分。它們質地(dì / de)柔軟，由H、C、N、O、S和(hé / huò)P等輕元素組成，且不具有導電性。因此，生物樣品的制備需要(yào / yāo)多個步驟才能獲得TEM樣品。生物樣品通常包括顆粒樣品以及細胞和(hé / huò)組織樣品。

1、顆粒樣品

如果樣品是含有顆粒或纖維的液體溶液，可以在室溫下通過負染色法制備，或在低溫下通過快速冷凍法制備。

負染色過程如圖1所示。通常情況下，未經染色的顆粒在TEM中呈現爲(wéi / wèi)暗色圖像，這是因爲(wéi / wèi)顆粒散射和(hé / huò)吸收入射電子（散射吸收對比度）。然而，含水樣品不能直接放入TEM進行成像。負染色需要(yào / yāo)使用含重金屬的化學物質來覆蓋或部分覆蓋顆粒，具體取決于樣品、支撐膜和(hé / huò)染料的性質。在任何情況下，當樣品幹燥後進行成像時，在TEM投影中，顆粒樣品區域呈現較亮的對比度，因爲(wéi / wèi)其周圍區域含有較厚的染料。因此，與常規圖像相比，這種顆粒呈現相反的對比度。

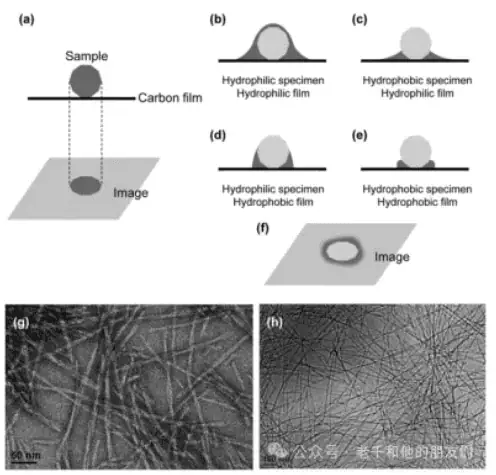

圖1負染色。(a) 不使用染色劑時，顆粒在TEM下呈現爲(wéi / wèi)暗色圖像；(b-e) 根據染色劑與樣品和(hé / huò)支持膜之間的性質關系，負染色可呈現不同形式；(f) 樣品經負染色後的TEM圖像，其中顆粒的對比度與相比呈現相反效果；(g) 肽納米纖維的TEM圖像，呈現爲(wéi / wèi)亮色對比度；(h) 通過快速冷凍制備的肽納米纖維的TEM圖像，由于它們被凍結在冰中，因此直接成像時呈現暗色對比度。

負染色可以通過以下方法進行：

1. 準備染色液。

2. 對帶有支撐膜的TEM載網進行輝光放電，以增加其親水性。

3. 使用一(yī / yì ／yí)對自閉式鑷子夾住載網，在載網上放置1-3μL樣品溶液。用濾紙吸去多餘的樣品液體。

4. 約10秒後，緩慢移液20μL染料（醋酸鈾、磷鎢酸、矽鎢酸鈉）。在向載網上移液時，用濾紙條輕輕吸取對面的染料。吸去載網上的多餘液體。

5. 将載網在空氣中幹燥。



也可以在石蠟膜表面放置一(yī / yì ／yí)滴（約100mL）染色液，在上述步驟4中，将TEM載網翻轉并使其漂浮在染色液的表面上20秒，然後取出并在空氣中幹燥。

另一(yī / yì ／yí)種負染色方法是将樣品溶液和(hé / huò)染料按1:1比例混合，然後将混合溶液施加到載網上。

樣品也可以進行正染色，使染料與樣品形成複合物，這樣顆粒在TEM中呈現暗色對比度。這樣，正染色會增加樣品的電子不透明度，使樣品呈現更暗的顔色，而負染色的樣品相對于周圍的染料仍然保持較高的電子透明度。負染色在實驗室實踐中已經成爲(wéi / wèi)常規使用的方法。

圖1(g)顯示了(le／liǎo)使用2 wt.%醋酸鈾水溶液進行負染色制備的水凝膠形成肽的TEM圖像。納米纖維相對于周圍區域呈現較亮的對比度。作爲(wéi / wèi)對比，圖1(h)顯示了(le／liǎo)通過快速冷凍制備并在低溫下成像的納米纖維。這些纖維被包埋在冰中，沒有使用其他化學物質，因此呈現較暗的對比度。

2、細胞和(hé / huò)組織樣品

生物細胞和(hé / huò)組織樣品含有大量的水分。爲(wéi / wèi)了(le／liǎo)在高真空TEM中觀察樣品，樣品固定是最重要(yào / yāo)和(hé / huò)最關鍵的步驟之一(yī / yì ／yí)。通過适當的固定，細胞或組織的超微結構可以盡可能地(dì / de)保持接近活體樣品的狀态。樣品可以在室溫下通過化學固定進行經典制備，或在低溫下通過冷凍固定進行冷凍制備。制備TEM樣品需要(yào / yāo)多個步驟，如圖2所示。

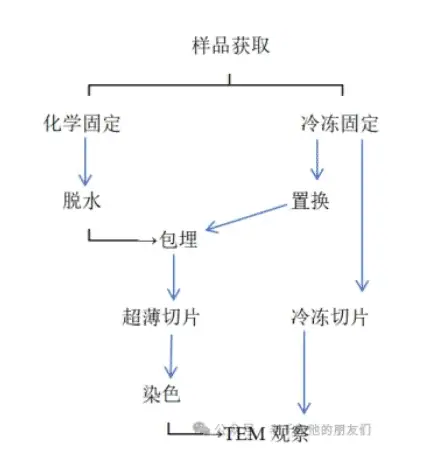

圖2生物樣品制備的主要(yào / yāo)途徑

經典的室溫制備包括以下步驟：

1.樣品提取。用刀取出一(yī / yì ／yí)小塊具有代表性的樣品（尺寸約爲(wéi / wèi)厘米級），如圖3(a)所示。

2. 固定。包括以下步驟：

a. 預固定（固定蛋白質）使用2.5%戊二醛磷酸鹽緩沖液。将提取的組織放在載玻片上，在樣品上滴加戊二醛溶液（圖3a）。使用兩片刀片切割樣品以減少變形（圖3b）。用鑷子将樣品轉移到裝有戊二醛溶液的玻璃瓶中（圖3c）。

b. 用磷酸鹽緩沖液清洗樣品兩到三次。

c. 後固定（固定脂質）使用1%-2%四氧化锇磷酸鹽緩沖液。

d. 用磷酸鹽緩沖液清洗。

3. 脫水。樣品通過丙酮或乙醇系列進行脫水，步驟如下：50%乙醇（10分鍾）→70%乙醇（10分鍾）→80%乙醇（10分鍾）→90%乙醇（10分鍾）→95%乙醇（10分鍾）→100%乙醇（20分鍾）→100%乙醇（20分鍾）。

4. 置換。僅使用環氧丙烷（PO）并更換液體兩到三次（每次20分鍾）。

5.包埋。使用新配制的樹脂包埋樣品（圖3d）。将樣品放入矽膠包埋闆的孔中，将樹脂倒在組織上。确保樹脂中沒有氣泡。根據所用樹脂的具體要(yào / yāo)求在适當條件下使樹脂聚合。

6. 超薄切片。

7.染色。用重金屬鹽（醋酸鈾和(hé / huò)檸檬酸鉛溶液）進行後染色可以增強對比度。在封口膜上放一(yī / yì ／yí)滴醋酸鈾溶液，将載網薄切面朝下漂浮在液滴上與染料反應10分鍾（圖3e）。用水輕輕沖洗。将載網在檸檬酸鉛溶液液滴上染色10分鍾，然後用水輕輕沖洗并風幹。

8. TEM觀察。生物樣品通常在較低電壓（80-120 kV）下觀察以增強對比度，而在大多數情況下，生物樣品不需要(yào / yāo)高分辨率，因此可以使用較低電壓。

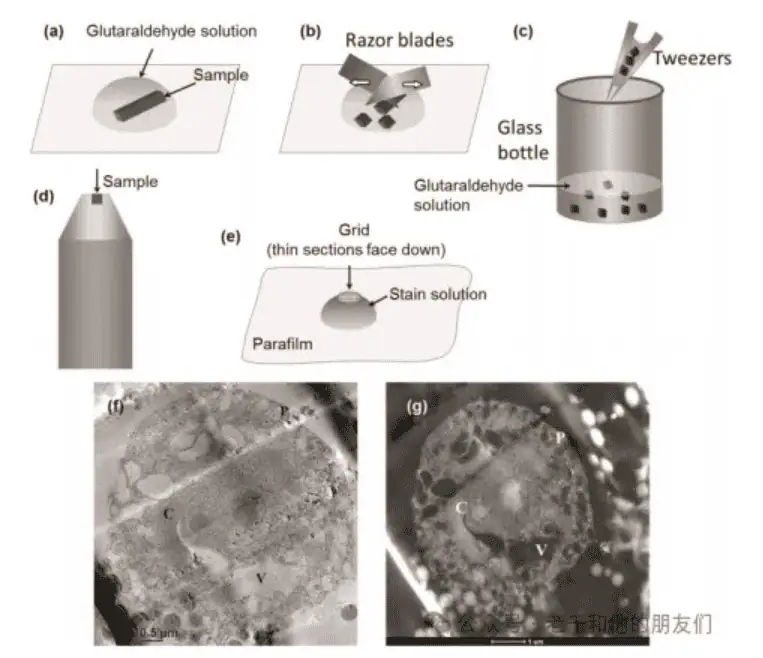

圖3 細胞和(hé / huò)組織樣品制備。(a-c) 預固定并切成小塊；(d) 環氧樹脂包埋；(e) 醋酸鈾和(hé / huò)檸檬酸鉛後染色；(f) TEM和(hé / huò)(g) STEM單個O. danica細胞圖像。字母“P”代表細胞質膜，“V”代表液泡，“C”代表葉綠體。

圖3f（TEM）和(hé / huò)圖3g（STEM）展示了(le／liǎo)單個金藻細胞的示例。簡而言之，液态藻類樣品首先與Trump固定液混合，然後通過0.45微米孔徑的塑料濾膜過濾，使細胞停留在濾膜表面。随後将細胞在1%（毫克/毫升，重量體積比）四氧化锇（溶于0.1 M HEPES緩沖液，pH 7.4）中染色約0.5小時，并通過甲醇（10%-100%）脫水。之後，将其包埋在環氧樹脂中并切成100納米厚度的切片用于TEM和(hé / huò)STEM分析。在低倍率下可以觀察到細胞附着在濾紙上。

參考資料

Luo, Z. (2016). A practical guide to transmission electron microscopy : fundamentals (First edition). Momentum Press.

J.J. Bozzola, L.D. Russell. Electron Microscopy: Principles and Techniques for Biologists. Jones and Bartlett Learning, Massachusetts, 1999
