掃描電鏡(SEM)自問世以來，已成爲(wéi / wèi)材料科學、生物學等領域不可或缺的研究工具。然而，常規掃描電鏡(CSEM)在樣品制備及成像方面存在明顯局限：需要(yào / yāo)高真空環境、樣品必須導電或經過導電處理（低電壓成像可不鍍導電膜），且必須處于幹燥狀态。這些限制極大地(dì / de)約束了(le／liǎo)其在某些領域的應用潛力，特别是對于濕态樣品或絕緣材料的研究。
環境掃描電鏡(ESEM)技術的出現，爲(wéi / wèi)克服這些限制提供了(le／liǎo)新的解決方案。
ESEM與CSEM的技術差異
傳統CSEM通過在高真空環境下，将電子束以光栅方式掃描樣品表面，并收集樣品發射的電子來實現成像。這些電子主要(yào / yāo)包括兩類：一(yī / yì ／yí)是低能二次電子(≤50 eV)，由非彈性碰撞産生；二是背散射電子(>50 eV)，來自接近180°散射的彈性碰撞。CSEM要(yào / yāo)求整個電鏡腔室維持高真空狀态，以避免空氣分子對電子束及發射電子的幹擾。
相比之下，ESEM在保持電子槍區域高真空的同時，允許樣品室内存在低壓氣體環境，最高可達約4000Pa。這種差異化設計通過差分抽氣技術實現，形成從電子槍到樣品室的壓力梯度(如圖1a所示)。

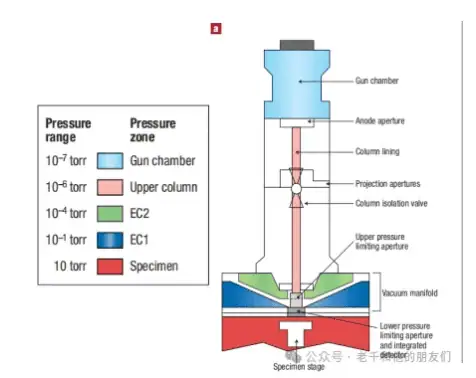

圖1 ESEM)示意圖。a,ESEM中的不同壓力區。電子槍可以保持在高真空狀态，而通過差分抽氣和(hé / huò)限壓光闌系統，可使腔室維持在幾托甚至更高(1托=133帕)的壓力下。
這一(yī / yì ／yí)創新使ESEM能夠在接近大氣壓的環境中觀察樣品，從而爲(wéi / wèi)研究濕态樣品和(hé / huò)非導電材料提供了(le／liǎo)可能。
ESEM的核心技術優勢
ESEM相較于CSEM的優勢主要(yào / yāo)體現在兩個方面：首先，ESEM能夠在氣體環境下直接觀察濕态樣品，尤其是當氣體爲(wéi / wèi)水蒸氣時，可以保持樣品的天然水合狀态。這一(yī / yì ／yí)特性顯著簡化了(le／liǎo)樣品制備流程，避免了(le／liǎo)傳統SEM中複雜的幹燥、固定等處理步驟，極大地(dì / de)減少了(le／liǎo)人爲(wéi / wèi)因素對樣品結構的幹擾。
其次，ESEM解決了(le／liǎo)非導電樣品觀察中的電荷積累問題。在氣體環境中，由電子束與氣體分子碰撞産生的離子能夠漂移回樣品表面，中和(hé / huò)累積的負電荷，從而消除了(le／liǎo)對絕緣樣品進行導電鍍膜處理的需求。這不僅簡化了(le／liǎo)樣品制備過程，還保留了(le／liǎo)樣品的原始表面形貌和(hé / huò)化學性質。
ESEM的工作機理與信号檢測
氣體環境下的電子傳輸機制
在ESEM中，電子束需要(yào / yāo)穿過氣體環境到達樣品表面。令人好奇的是，爲(wéi / wèi)何氣體存在不會嚴重影響成像質量？這是因爲(wéi / wèi)ESEM通過精心設計，将電子在氣體中的傳播距離限制得盡可能短，使大多數入射電子避免發生大角度散射。這種設計形成了(le／liǎo)一(yī / yì ／yí)個銳利的中心探針，周圍伴随着較寬的“電子裙“，本質上構成一(yī / yì ／yí)種背景直流信号。
雖然這會導緻信噪比下降，使圖像質量略有降低，但目前ESEM可實現的最佳分辨率已達到約1.3納米，對于大多數應用而言完全可以接受。

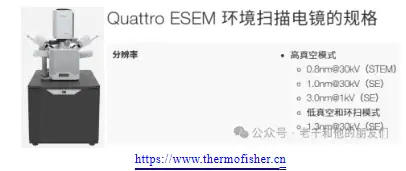

https://www.thermofisher.cn
獨特的信号檢測機制
ESEM中的氣體不僅擴展了(le／liǎo)可研究的樣品範圍，還在信号檢測過程中扮演關鍵角色。當樣品發射的電子(特别是低能二次電子)穿過氣體層時，它們與氣體分子發生碰撞，産生電離效應，觸發級聯放大過程(圖1b)。随後，這些電子被帶有正偏壓的專用檢測器捕獲。

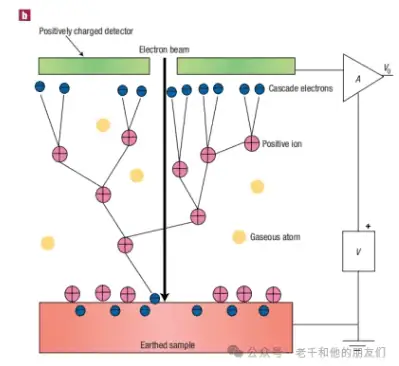

圖1 b,級聯放大過程。此過程發生在腔室内，其中氣體分子被樣品發射的電子電離。每次電離碰撞都會産生一(yī / yì ／yí)個次級電子，該電子與原始電子一(yī / yì ／yí)樣，被加速朝帶正電的探測器運動，在到達探測器的途中可能發生進一(yī / yì ／yí)步的碰撞。正離子則漂移回樣品表面。
值得注意的是，ESEM使用的檢測器與CSEM中常用的Everhardt-Thornley檢測器不同，後者無法在高氣體壓力下正常工作。
原始的ESEM(由FEI/Philips開發)通過檢測氣體中的電荷流來采集信号。随後，市場上出現了(le／liǎo)更多所謂的“可變壓力-VP”電鏡設備（例如 “WET SEM”、“LV-SEM”、“Natural SEM”、“ECO-SEM”、“VP-SEM “等），盡管這些儀器通常在較低壓力下運行，無法像ESEM那樣完全保持水合樣品的自然狀态。
ESEM在材料研究中的應用

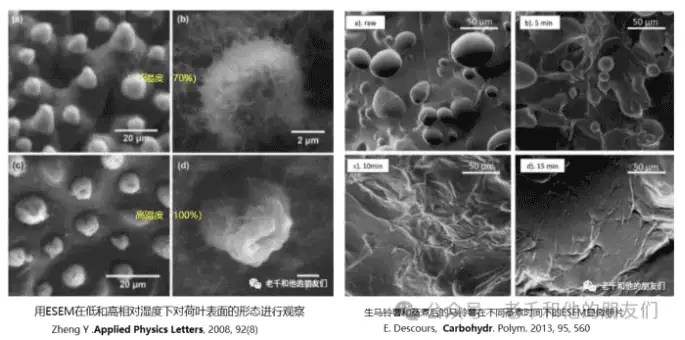

濕态樣品的原位觀察
ESEM最顯著的優勢之一(yī / yì ／yí)是能夠對濕态樣品進行原位觀察。爲(wéi / wèi)了(le／liǎo)實現這一(yī / yì ／yí)目标，需要(yào / yāo)精确控制樣品室内的溫度和(hé / huò)壓力條件，使其保持在水的飽和(hé / huò)蒸汽壓曲線上或附近(圖2)。在室溫條件下，維持飽和(hé / huò)水蒸氣壓需要(yào / yāo)較高的氣壓，實際操作中較爲(wéi / wèi)困難。因此，最佳方案是将樣品溫度降至略高于冰點，此時僅需适度氣壓即可穩定水分含量。這通常通過配備珀爾帖冷卻芯片的樣品台來實現。

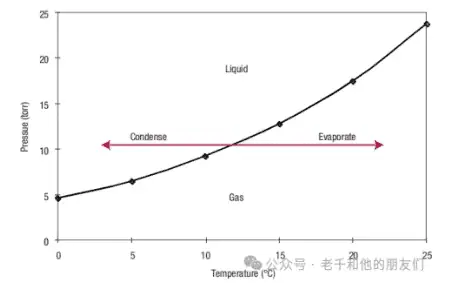

圖2 水的飽和(hé / huò)蒸氣壓與溫度的關系。圖中顯示了(le／liǎo)ESEM的有效工作條件範圍；可以看出，通過對溫度進行微小調節即可改變樣品的狀态。
圖3a展示了(le／liǎo)聚甲基丙烯酸甲酯乳膠的膠體分散液，其中直徑約250納米的球形顆粒漂浮在連續水相中。通過ESEM，研究者可以觀察到顆粒的布朗運動，以及顆粒間的相互作用和(hé / huò)聚集過程。通過精确調控溫度和(hé / huò)壓力條件，可以在觀察過程中實時改變樣品的水合狀态，研究顆粒聚集行爲(wéi / wèi)(圖3b)。這種能力使ESEM成爲(wéi / wèi)研究膠體系統、水泥材料以及表面現象的理想工具。

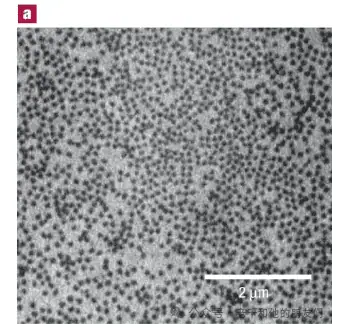

圖3 不同條件下膠體分散體系的ESEM圖像。a,250納米聚甲基丙烯酸甲酯乳膠顆粒在水中的膠體分散體系。這些顆粒發生布朗運動并可能相互碰撞。

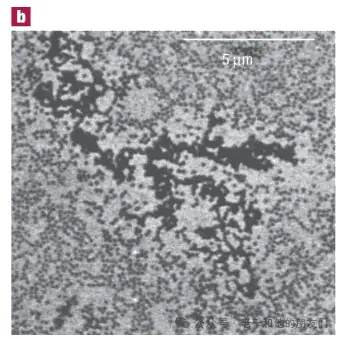

圖3 b,相同的顆粒現在分散在0.078 M硫酸鎂溶液中。在這種溶液中，粒子間勢發生改變，使得任何碰撞都會産生相當高的粘附概率，随着聚集過程的進行，形成分形結構。聚集體的具體特性強烈依賴于鹽的濃度；在沒有任何鹽的情況下，粘附概率較低，形成的是膠體晶體而不是分形結構。
絕緣材料的無鍍膜成像
ESEM在絕緣材料研究中具有獨特優勢。傳統CSEM需要(yào / yāo)對非導電樣品進行金屬鍍膜處理，這不僅增加了(le／liǎo)樣品制備複雜度，還可能掩蓋樣品表面的精細結構或改變其化學特性。ESEM通過氣體電離中和(hé / huò)電荷積累，能夠直接對未處理的絕緣樣品進行高分辨率成像。
這一(yī / yì ／yí)特性使ESEM在陶瓷材料、天然纖維、複合材料等研究領域發揮重要(yào / yāo)作用。例如，在水泥水化研究中，ESEM能夠觀察水化過程中的微觀結構演變；在天然纖維研究中，可以在保持纖維部分水合狀态的條件下研究其表面特性和(hé / huò)微觀結構(圖5)。
圖5 在圓柱形橫截面的纖維素纖維上凝結的水滴的ESEM圖像。标尺代表50微米。這種圖像在液滴邊緣顯示出更清晰的輪廓（呈波紋狀形狀——即表面具有恒定的非零平均曲率），與光學顯微鏡相比，可以更容易地(dì / de)測定接觸角。
動态原位實驗
ESEM樣品腔可視爲(wéi / wèi)一(yī / yì ／yí)個微型實驗處理單元，允許研究者在觀察過程中改變樣品狀态。通過調整溫度、壓力或引入反應氣體，可以實時觀察材料在不同條件下的行爲(wéi / wèi)和(hé / huò)轉變過程。這種動态原位實驗能力已應用于多個研究領域，包括但不限于：
膠體系統的幹燥和(hé / huò)成膜過程(圖4)。朗格缪爾膜在氣–水界面上的形成與結構演變
水在固體表面的凝結與接觸角測定(圖5)。材料在不同濕度條件下的水合/脫水行爲(wéi / wèi)，以及礦物與岩石在模拟環境條件下的風化過程。
圖4 部分脫水乳膠的ESEM圖像。該乳膠由成膜顆粒組成，這些顆粒由甲基丙烯酸甲酯和(hé / huò)2-乙基己基丙烯酸甲酯的共聚物構成。在脫水的這個階段，每個顆粒周圍仍有一(yī / yì ／yí)層薄薄的水膜，顆粒尚未開始融合。
ESEM在生物學研究中的應用與挑戰
ESEM在生物學領域展示出巨大潛力，其最大優勢在于可以在接近天然狀态下觀察生物樣品，無需進行脫水、固定、鍍膜等可能引入人爲(wéi / wèi)因素的制備程序。這使得研究者能夠更真實地(dì / de)觀察生物結構的原始形态。
然而，與材料領域相比，ESEM在生物研究中的發展相對滞後，主要(yào / yāo)原因是進入該領域的研究者較少。此外，目前尚不明确是否可以在不損傷活細胞的情況下對其進行觀察。雖然在低放大倍數下電子劑量較低，可能提高細胞存活的可能性，但這也削弱了(le／liǎo)與光學顯微鏡相比的成像優勢。
盡管如此，對于需要(yào / yāo)電子顯微鏡級别分辨率的生物醫學研究而言，ESEM提供了(le／liǎo)一(yī / yì ／yí)種減少樣品制備人爲(wéi / wèi)因素的重要(yào / yāo)選擇。研究者可能會觀察到與傳統方法有所不同的結構形态，這不應被視爲(wéi / wèi)ESEM的缺陷，而是傳統制備方法可能改變了(le／liǎo)樣品的真實狀态的證據。
絕緣材料無鍍膜成像的優勢
樣品原始特性的保留
對于絕緣樣品，如幹燥的陶瓷、聚合物和(hé / huò)半導體材料，ESEM最顯著的優勢在于免除了(le／liǎo)導電鍍膜的需求。傳統SEM中，爲(wéi / wèi)防止充電效應，研究者通常需要(yào / yāo)在樣品表面沉積納米級别的金、鉑或碳等導電材料。這一(yī / yì ／yí)預處理步驟不僅增加了(le／liǎo)實驗複雜度，更爲(wéi / wèi)關鍵的是，鍍膜會不可避免地(dì / de)掩蓋樣品表面的精細結構，尤其是納米尺度的形貌特征。
ESEM通過在樣品腔室中引入特定氣體（通常爲(wéi / wèi)水蒸氣），在電子束作用下産生正離子，這些離子能有效中和(hé / huò)樣品表面積累的負電荷，從而在保持樣品原始狀态的條件下實現高分辨率成像。這一(yī / yì ／yí)特性對于需要(yào / yāo)精确表征表面結構的研究至關重要(yào / yāo)，如多孔材料的孔隙形态、晶體材料的晶面特征，以及聚合物材料的微觀結構等。
動态過程的實時觀察
無需鍍膜的另一(yī / yì ／yí)顯著優勢在于可實現樣品動态變化的連續觀察。在傳統SEM中，一(yī / yì ／yí)旦樣品發生物理或化學變化，新暴露的表面若爲(wéi / wèi)絕緣體，将立即産生充電效應。而ESEM則可以持續觀察變化過程，而不受充電問題的幹擾。
這一(yī / yì ／yí)特性使ESEM成爲(wéi / wèi)研究材料在各類刺激下響應行爲(wéi / wèi)的理想工具。例如，機械變形過程中的裂紋演化、熱處理中的相變現象、化學反應導緻的表面形貌改變等，均可在ESEM中獲得連續且高分辨的觀察記錄。此類研究爲(wéi / wèi)理解材料的結構–性能關系提供了(le／liǎo)寶貴的直接證據。
溫度依賴性應用研究–高溫環境下的絕緣體研究
對于諸多絕緣材料，尤其是陶瓷與特定聚合物，高溫環境下的微觀行爲(wéi / wèi)研究具有重要(yào / yāo)學術與工業價值。ESEM在這一(yī / yì ／yí)領域展現出顯著優勢，可将樣品腔室轉變爲(wéi / wèi)一(yī / yì ／yí)個微型反應器，在精确控制的溫度與氣氛條件下，實時追蹤材料變化。
以陶瓷材料爲(wéi / wèi)例，相變過程通常伴随着晶體結構與表面形貌的顯著變化。在ESEM中，研究者可觀察到陶瓷原料從非晶态向晶态轉變的完整過程，包括成核、晶粒生長、晶界形成及演化等現象。這些觀察對于優化陶瓷制備工藝，提升産品性能具有直接指導意義。
值得注意的是，ESEM在高溫研究中的優勢不僅限于絕緣體，對于金屬材料的氧化、腐蝕等過程同樣具有重要(yào / yāo)應用價值。通過在腔室中引入特定反應性氣體，如氧氣或水蒸氣，可模拟材料在服役環境中的演變行爲(wéi / wèi)。甚至僅引入痕量氣體，也能誘導特定的表面反應，爲(wéi / wèi)材料科學研究提供豐富的實驗可能性。
低溫應用的潛力與挑戰
理論上，ESEM同樣适用于低溫條件下的材料研究。然而，冷凍ESEM的應用發展相對緩慢，在文獻中的報道較爲(wéi / wèi)有限。這主要(yào / yāo)受制于技術實現的複雜性，包括樣品冷凍過程中的結冰僞影控制、樣品轉移系統的設計，以及低溫條件下氣體環境穩定性的維持等挑戰。
随着冷凍轉移裝置與ESEM鏡筒設計的不斷改進與整合，低溫ESEM技術有望在未來取得突破性進展。這将爲(wéi / wèi)研究水基材料、生物樣品以及低溫相變過程提供新的強大工具。潛在的應用領域包括低溫電子器件的工作機制研究、低溫條件下的電池材料行爲(wéi / wèi)、冰晶形成與演化過程，以及生物組織在低溫保存條件下的微觀結構變化等。
機械測試中的應用前景
ESEM在材料機械性能測試方面展現出獨特的優勢。傳統的機械測試中，樣品在應力作用下發生形變，新暴露的表面若爲(wéi / wèi)絕緣體，在電子顯微鏡觀察中将産生嚴重的充電問題。而ESEM中，由于氣體電離産生的正離子可持續中和(hé / huò)新生表面的負電荷，因此能夠連續觀察變形過程中的微觀機制。
這一(yī / yì ／yí)特性使得ESEM成爲(wéi / wèi)研究材料斷裂行爲(wéi / wèi)、疲勞機制、應變局域化現象以及微觀結構與宏觀力學性能關聯的理想平台。例如，在複合材料研究中，ESEM可直接觀察纖維與基體間的界面失效過程；在金屬材料研究中，可追蹤位錯運動與裂紋擴展的動态行爲(wéi / wèi)；在陶瓷材料中，可揭示脆性斷裂的微觀機制。
盡管ESEM在機械測試方面的研究報道目前相對較少，但随着原位測試技術的發展及ESEM系統性能的提升，這一(yī / yì ／yí)領域的文獻數量預計将顯著增長。研究重點可能集中于開發更精确的微納米級原位力學測試裝置，以及解析在複雜環境條件下材料的力–熱–化學多場耦合響應機制。
ESEM圖像的解釋挑戰
傳統解釋框架的适用性
迄今爲(wéi / wèi)止，ESEM圖像的解釋通常沿用了(le／liǎo)傳統CSEM的理論框架，即認爲(wéi / wèi)二次電子信号主要(yào / yāo)反映樣品的表面形貌信息，而背散射電子信号則主要(yào / yāo)反映材料的原子序數分布。在大多數實驗條件下，這一(yī / yì ／yí)解釋框架确實适用，使得研究者能夠從ESEM圖像中獲取樣品的基本形貌與成分信息。
然而，随着對ESEM成像機制研究的深入，研究者逐漸認識到，氣體環境的引入使得電子–樣品–氣體三者之間的相互作用變得更爲(wéi / wèi)複雜。例如，背散射電子與氣體分子碰撞可能産生額外的二次電子，這些電子雖然對總信号的貢獻相對有限，但在特定條件下仍會對圖像形成産生影響。
加速電壓對ESEM圖像的影響機制與CSEM相似——更高的電壓使電子能夠更深地(dì / de)穿透樣品，提供更多的内部信息，但會降低表面細節的分辨率。然而，在某些特定條件下，ESEM中觀察到的現象難以僅從傳統理論解釋。例如，當乳膠薄膜逐漸失去水分時，其顆粒邊緣呈現出特殊的明亮環狀結構，這種現象難以單純從形貌因素解釋，表明在ESEM圖像中，存在其他影響襯度形成的機制。
複雜襯度機制的探索
随着對絕緣材料研究的深入，科學家發現ESEM中的圖像襯度形成機制遠比最初設想的複雜。一(yī / yì ／yí)系列研究表明，ESEM能夠展現一(yī / yì ／yí)些在傳統SEM中被金屬鍍膜掩蓋的襯度信息，這些信息與樣品的本征電子特性密切相關。
當前對ESEM襯度機制的理解尚未完全統一(yī / yì ／yí)，但普遍認同的是，襯度的産生與電子産率(electron yield)的變化密切相關。一(yī / yì ／yí)種解釋認爲(wéi / wèi)，這種變化源于生成的電子在傳播到樣品表面的過程中，因爲(wéi / wèi)局部電子結構差異而經曆不同的能量損失過程。這一(yī / yì ／yí)機制使得ESEM能夠區分半導體中的摻雜濃度差異、可視化絕緣體中的鐵電疇結構，以及區分化學性質相似的不同聚合物。
以雙嵌段共聚物爲(wéi / wèi)例，ESEM能夠清晰展示其層狀相中的顯著襯度，這種襯度來源于聚合物内部的電子特性差異，而非簡單的形貌或成分變化。同樣，在水鋁石等礦物樣品中，觀察到的襯度通常被歸因于“電荷襯度成像(CCI)”機制，這一(yī / yì ／yí)現象表明局部電荷積累影響了(le／liǎo)二次電子的産生率，而這種效應與礦物中的雜質分布密切相關。

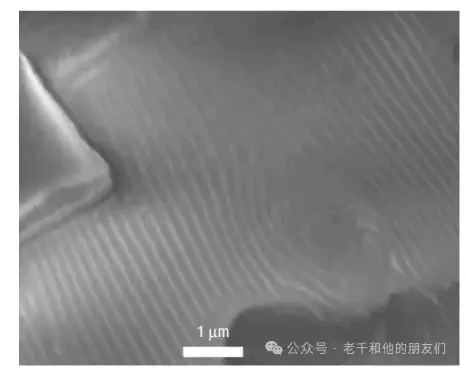

圖6 聚苯乙烯–聚異戊二烯嵌段共聚物的ESEM圖像，其中聚苯乙烯的體積分數約爲(wéi / wèi)50%。在這種情況下，聚苯乙烯形成較暗的片層。與傳統的對其中一(yī / yì ／yí)相進行染色（例如用四氧化锇）的方法相比，這種方法的優點是無需樣品制備，并且避免了(le／liǎo)由染色引起的膨脹等人爲(wéi / wèi)因素。圖像由英國謝菲爾德大學A.J.Ryan和(hé / huò)C.Salou提供。
然而，襯度形成的完整機制遠比單一(yī / yì ／yí)因素解釋複雜。有效的二次電子産率是多參數的函數，不僅依賴于樣品内部的電荷移動性，還與腔室氣體環境中的離子行爲(wéi / wèi)直接相關。研究發現，氣體離子并非完全被動地(dì / de)中和(hé / huò)表面電荷，它們通過與發射電子的複合作用，影響了(le／liǎo)進入探測系統的有效電子數量，從而對最終圖像的襯度産生影響。
這種動态過程爲(wéi / wèi)ESEM襯度研究帶來了(le／liǎo)更多挑戰，同時也爲(wéi / wèi)新型表征方法開辟了(le／liǎo)可能性。雖然目前對ESEM中襯度形成的完整機制尚未完全闡明，但其在材料表征中的潛在價值毋庸置疑，特别是在研究絕緣材料的電子性質、缺陷分布以及相界面特性等方面。
ESEM技術前景與發展方向
當前局限性分析
那麽，ESEM的未來是什麽？盡管ESEM在材料表征領域展現出廣闊前景，但當前技術仍存在若幹亟待解決的問題。首要(yào / yāo)挑戰在于探測器性能的局限性。真正意義上的ESEM主要(yào / yāo)依賴于電子信号檢測，但現有探測器難以實現純二次電子的選擇性檢測，背散射電子探測器的性能同樣有待提升。對于可變壓力SEM(VP-SEM)的其他變種，探測器相關研究更爲(wéi / wèi)匮乏。
探測器設計無疑是未來ESEM技術改進的重點方向之一(yī / yì ／yí)，突破性的探測器技術有望顯著提升信号質量與成像能力，爲(wéi / wèi)更精确的材料表征提供支持。
另一(yī / yì ／yí)技術瓶頸在于定量分析能力的不足。雖然ESEM具備與CSEM相似的能譜分析(EDS)功能，但氣體環境的存在使得光譜解釋過程更爲(wéi / wèi)複雜。同時，電子圖像中觀察到的襯度變化雖然反映了(le／liǎo)樣品局部特性的差異，但當前尚無法将這些襯度信息進行精确定量，用于相組成的準确識别與表征。
這些挑戰指向了(le／liǎo)未來研究需要(yào / yāo)重點解決的幾個核心問題：二次電子産率如何受樣品局部特性與操作參數的定量影響，以及如何在當前探測器技術條件下，将電子産率的變化轉化爲(wéi / wèi)可靠的定量分析信号。
多技術集成與應用拓展
盡管面臨諸多挑戰，ESEM展示樣品真實電子發射特性的能力（無鍍膜掩蓋）使其在非均質絕緣體研究中具有無可替代的優勢。在某些方面，ESEM與低電壓FESEM展現出相似的表征能力，但ESEM不受高真空條件的限制，這爲(wéi / wèi)其應用領域開辟了(le／liǎo)更廣闊的空間。
未來ESEM技術發展的一(yī / yì ／yí)個重要(yào / yāo)方向是多技術集成與應用拓展。例如，WetSTEM（濕态掃描透射電子顯微技術）、EBSD（電子背散射衍射）、WDS（波長色散X射線光譜）、EDS（能量色散X射線光譜）、拉曼光譜、EBIC（電子束感生電流）、CL（陰極發光）等表征技術已開始與ESEM平台進行集成，爲(wéi / wèi)材料研究提供多維度、多尺度的綜合信息。同時，各類原位測試技術，如拉伸台、加熱台等的集成，進一(yī / yì ／yí)步拓展了(le／liǎo)ESEM的應用範圍。

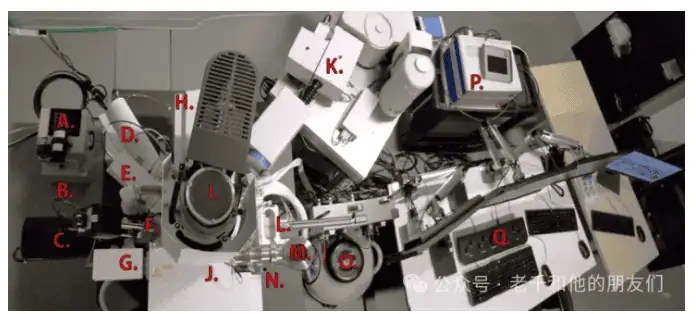

俄亥俄州立大學電鏡中心的Quattro ESEM（俯視圖）
A) 用于冷卻和(hé / huò)加熱台的平台冷卻器，B) EDAX Octane Elect EDS 探測器，C) EDAX Velocity EBSD 探測器，D) 可伸縮BSE探測器，E) ET探測器，F) 快速電子束消隐器，G)低真空二次電子探測器，H) 可伸縮 STEM 探測器，K) Horiba 全光譜CL探測器（全色探測器、多光栅、CCD 和(hé / huò) InGaAs 探測器）。L) 低溫用氣鎖，M) 冷阱， O) 液氮冷台 CryoMAT，P) Kammrath-Weiss 拉伸/壓縮平台
可以預見，随着技術的不斷進步，ESEM将在越來越多的材料研究領域發揮重要(yào / yāo)作用。盡管目前襯度形成機制還未被完全解析，但ESEM在樣品制備簡化、動态實驗條件控制以及特殊信息獲取方面的優勢已經得到廣泛認可。對于複雜的濕态樣品，實驗設計與參數控制可能仍具挑戰性，這也是當前使用該技術的研究群體相對有限的原因之一(yī / yì ／yí)。然而，随着技術的成熟與應用經驗的積累，ESEM有望吸引更多研究人員的關注與應用，爲(wéi / wèi)材料科學與工程領域的創新研究提供強大支持。
參考文獻
Danilatos, G. D. Foundations of environmental scanning electron microscopy. Adv. Electron. El. Phys. 71, 109–250 (1988)
Donald, A. The use of environmental scanning electron microscopy for imaging wet and insulating materials. Nature Mater 2, 511–516 (2003)
Uwins, P. J. R. Environmental scanning electron microscopy. Mater. Forum 18,51–75 (1994)
. Meredith, P., Donald, A. M. & Thiel, B. Electron-gas interactions in theenvironmental SEM’s gaseous detector. Scanning 18, 467–473 (1996)
