PELCO® 石墨烯支持膜
适合TEM, SEM, SPM & 研究
石墨烯有單層、2層、3-5層和(hé / huò)6-8層幾種規格
基片有微栅、2000目銅網、單窗口矽氮和(hé / huò)超平整二氧化矽
晶體結構的石墨烯支持膜
MAADF Image of single-layer Graphene (bar = 1nm) on Holey Silicon Nitride product. Ref: J. Kotakoski, et. al. Nano Letters, 2015
Graphene on Lacey Carbon基于微栅的石墨烯支持膜
适合TEM, SEM, SPM & 研究
這種石墨烯支持膜是基于300目銅網上的微栅膜上。我們可以提供單層、2層、3-5層和(hé / huò)6-8層石墨烯膜，膜覆蓋與整個基片上。由于存在不可避免的折疊，造成膜的有效率爲(wéi / wèi)75% 。因其獨特的性能，石墨烯支持膜可提供更好的導電性，并且比一(yī / yì ／yí)般的支持膜更薄。雖然爲(wéi / wèi)晶體結構的支持膜，但它對産生信号的影響比較小。這使得單層和(hé / huò)2層石墨烯支持膜非常适合于高分辨率成像、納米顆粒成像和(hé / huò)弱對比性材料和(hé / huò)界面成像。
基于微栅的單層石墨烯在低倍TEM中的圖像。Marker bar = 500nm
單層石墨烯在高倍TEM中的圖像。 Marker bar = 5nm
單層石墨烯的EELS譜圖
單層石墨烯的典型Raman譜圖
石墨烯的性能
- 單層石墨烯膜的電阻爲(wéi / wèi) 600Ω/sq.
- 單層石墨烯的厚度大約爲(wéi / wèi)0.35nm, 透明性爲(wéi / wèi) 96.4%.
- 2層石墨烯的厚度大約爲(wéi / wèi)0.7nm, 透明性爲(wéi / wèi) 92.7%.
- 3-5層石墨烯的厚度介于 1.0 – 1.7nm, 透明性介于 90.4 – 85.8%.
- 6-8層石墨烯的厚度介于 2.1 – 2.8nm, 透明性介于83.2 – 78.5%.
PELCO®的石墨烯面内系數爲(wéi / wèi) 0.9TPa，而Scotch Tape™的石墨烯面内系數爲(wéi / wèi).0 TPa。
石墨烯支持膜的衍射圖對比 (a) TEM在80 kV 下，(b) UED在 6 kV下. (c)是在 (a)和(hé / huò)(b)衍射圖中對應的高亮區域曲線性能. Ref: Badali, et. al. Struct. Dyn. 3, 034302 (2016).
PELCO® 氧化石墨烯支持膜
适合 TEM, SEM, SPM & 研究

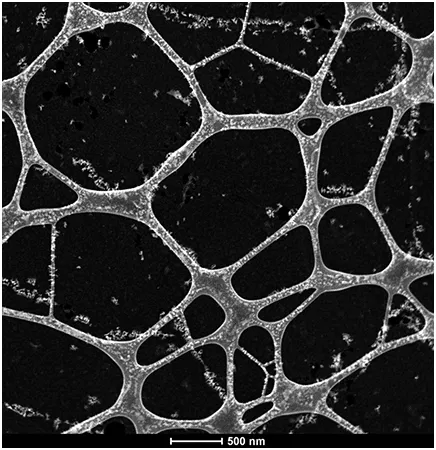

2層氧化石墨烯微栅支持膜
PELCO® 氧化石墨烯支持膜
PELCO氧化石墨烯支持膜是來源于單層和(hé / huò)2層PELCO石墨烯支持膜，與石墨烯支持膜不同的是石墨烯做了(le／liǎo)氧化處理。氧化處理後的膜具有親水性，更适合生命科學的應用和(hé / huò)研究。
氧化石墨烯利用率爲(wéi / wèi)70%左右。
通過EELS測試，單層氧化石墨烯的膜厚在0.8-1.2nm之間，2層氧化石墨烯的膜厚在1-1.5nm之間。

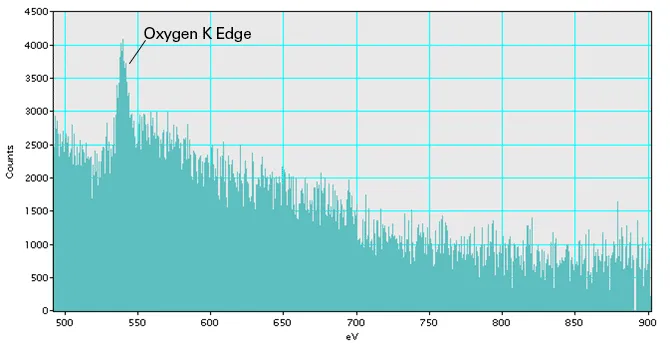

2層石墨烯支持膜的EELS 譜圖
