微栅石墨烯支持膜

描述

Graphene on Lacey Carbon基于微栅的石墨烯支持膜

這種石墨烯支持膜是基于300目銅網上的微栅膜上。我們可以提供單層、2層、3-5層和(hé / huò)6-8層石墨烯膜，膜覆蓋與整個基片上。由于存在不可避免的折疊，造成膜的有效率爲(wéi / wèi)75% 。因其獨特的性能，石墨烯支持膜可提供更好的導電性，并且比一(yī / yì ／yí)般的支持膜更薄。雖然爲(wéi / wèi)晶體結構的支持膜，但它對産生信号的影響比較小。這使得單層和(hé / huò)2層石墨烯支持膜非常适合于高分辨率成像、納米顆粒成像和(hé / huò)弱對比性材料和(hé / huò)界面成像。

基于微栅的單層石墨烯在低倍TEM中的圖像。Marker   bar = 500nm

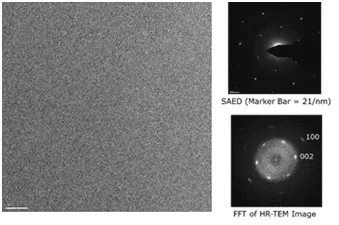

單層石墨烯在高倍TEM中的圖像。   Marker bar = 5nm

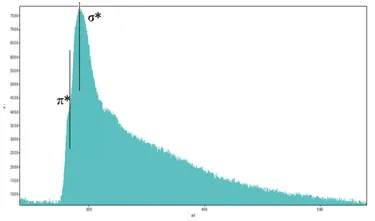

單層石墨烯的EELS譜圖

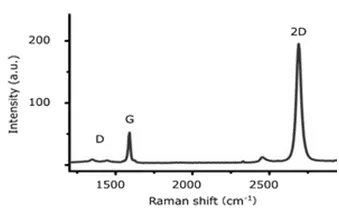

單層石墨烯的典型Raman譜圖

石墨烯的性能

• 單層石墨烯膜的電阻爲(wéi / wèi)      600Ω/sq.
• 單層石墨烯的厚度大約爲(wéi / wèi)0.35nm,      透過率爲(wéi / wèi) 96.4%.
• 2層石墨烯的厚度大約爲(wéi / wèi)0.7nm,      透過率爲(wéi / wèi) 92.7%.
• 3-5層石墨烯的厚度介于      1.0 – 1.7nm, 透過率介于 90.4 – 85.8%.
• 6-8層石墨烯的厚度介于      2.1 – 2.8nm, 透過率介于83.2 – 78.5%.

PELCO®的石墨烯面内系數爲(wéi / wèi) 0.9TPa，而Scotch Tape™的石墨烯面内系數爲(wéi / wèi).0 TPa。

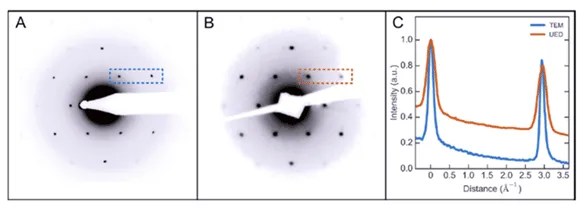

石墨烯支持膜的衍射圖對比 (a)   TEM在80 kV 下，(b) UED在 6   kV下. (c)是在 (a)和(hé / huò)(b)衍射圖中對應的高亮區域曲線性能.   Ref: Badali, et. al. Struct. Dyn. 3, 034302 (2016).
