描述
Pelcotec™ CDMS 校準标樣是一(yī / yì ／yí)種獨特的經濟實惠、功能齊全、可追溯的校準标樣，可用于快速精準的掃描電鏡(SEM)、場發射掃描電鏡(FESEM)、離子束刻蝕(FIB)、CD-SEM、LM和(hé / huò)AFM放大倍數校準。這些标樣采用最新的半導體和(hé / huò)微機電系統(MEMS)制造技術制成，可以覆蓋廣泛的測量範圍。
Pelcotec™ CDMS 校準标樣有兩種特征尺寸範圍，分别是 Pelcotec™ CDMS-1T 和(hé / huò) Pelcotec™ CDMS-0.1T ，都提供可追溯和(hé / huò)認證标樣，共有4個種：
Pelcotec™ CDMS-1T : 可追溯，特征尺寸範圍爲(wéi / wèi)2.0毫米到1微米，放大倍數範圍爲(wéi / wèi)10倍到20,000倍，非常适合台式掃描電鏡和(hé / huò)低到中等放大應用。
| 産品編号 | 描述 | 單位 |
|---|---|---|
| 682-1 | Pelcotec™ CDMS-1T ，2mm – 1µm，可追溯，沒有樣品台 | 個 |
Pelcotec™ CDMS-1C : 經過NIST标樣認證的特征尺寸範圍爲(wéi / wèi)2.0毫米到1微米，放大倍數範圍爲(wéi / wèi)10倍到20,000倍，非常适合台式掃描電鏡和(hé / huò)低到中等放大應用。
| 産品編号 | 描述 | 單位 |
|---|---|---|
| 686-1 | Pelcotec™ CDMS-1C ，2mm – 1µm，經過認證，沒有樣品台 | 個 |
Pelcotec™ CDMS-0.1T : 可追溯，特征尺寸範圍爲(wéi / wèi)2.0毫米到100納米，放大倍數範圍高達10倍到200,000倍，适用于所有掃描電鏡和(hé / huò)大多數場發射掃描電鏡應用。
| 産品編号 | 描述 | 單位 |
|---|---|---|
| 683-01 | Pelcotec™ CDMS-0.1T ，2mm – 100nm，可追溯，沒有樣品台 | 個 |
Pelcotec™ CDMS-0.1C : 經過NIST标樣認證的特征尺寸範圍爲(wéi / wèi)2.0毫米到100納米，放大倍數範圍高達10倍到200,000倍，适用于所有掃描電鏡和(hé / huò)大多數場發射掃描電鏡應用。
| 産品編号 | 描述 | 單位 |
|---|---|---|
| 687-01 | Pelcotec™ CDMS-0.1T ，2mm – 100nm，經認證，沒有樣品台 | 個 |

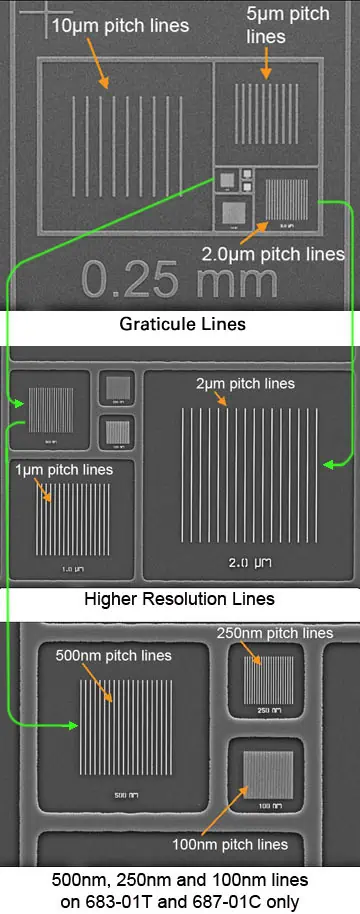

Pelcotec™ CDMS 标樣的特征尺寸範圍爲(wéi / wèi)2mm、1mm、0.5mm、0.25mm、10µm、5µm、2µm和(hé / huò)1µm（适用于 Pelcotec™ CDMS-1T ISO 和(hé / huò) Pelcotec™ CDMS-1C ）。而Pelcotec™ CDMS-0.1T 和(hé / huò) 0.1C 的特征尺寸範圍爲(wéi / wèi)2mm、1mm、0.5mm、0.25mm、10µm、5µm、2µm、1µm、500nm、250nm和(hé / huò)100nm。
Pelcotec™ CDMS 标樣采用超平整的矽襯底制成，采用精密的50nm鉻沉積技術制造特征尺寸小于5µm的部分，而采用50nm金/20nm鉻的組合制造2µm到100nm的特征尺寸。鉻和(hé / huò)金/鉻在矽基底上提供了(le／liǎo)卓越的SE和(hé / huò)BSE成像模式對比度，比刻蝕矽标樣更易于确定特征。由于矽襯底、鉻和(hé / huò)鉻/金特征都具有導電性，因此該校準标樣不存在充電問題。由于其堅固的結構，CDMS标樣可使用等離子體清洗器進行清潔。

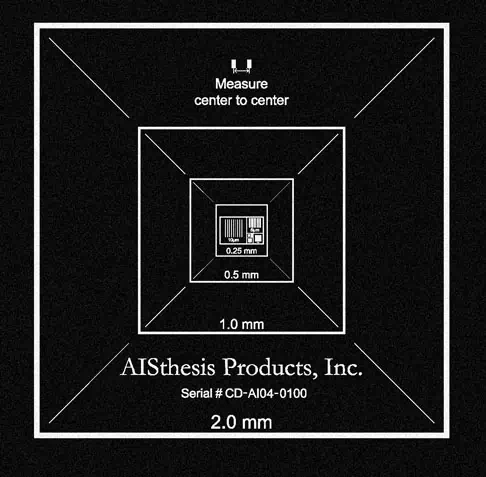

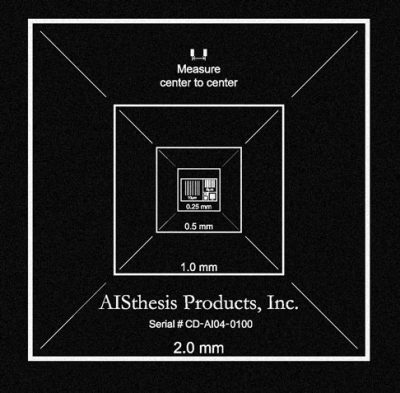

較小的特征尺寸被嵌套在一(yī / yì ／yí)起，以便于導航和(hé / huò)快速校準。特征的精度爲(wéi / wèi)0.3%或更高。标樣的實際尺寸爲(wéi / wèi)2.5 x 2.5mm，厚度爲(wéi / wèi)525µm ±10µm，在矽表面上沒有塗層。每個Pelcotec™ CDMS 校準标樣都有一(yī / yì ／yí)個獨特的識别編号。

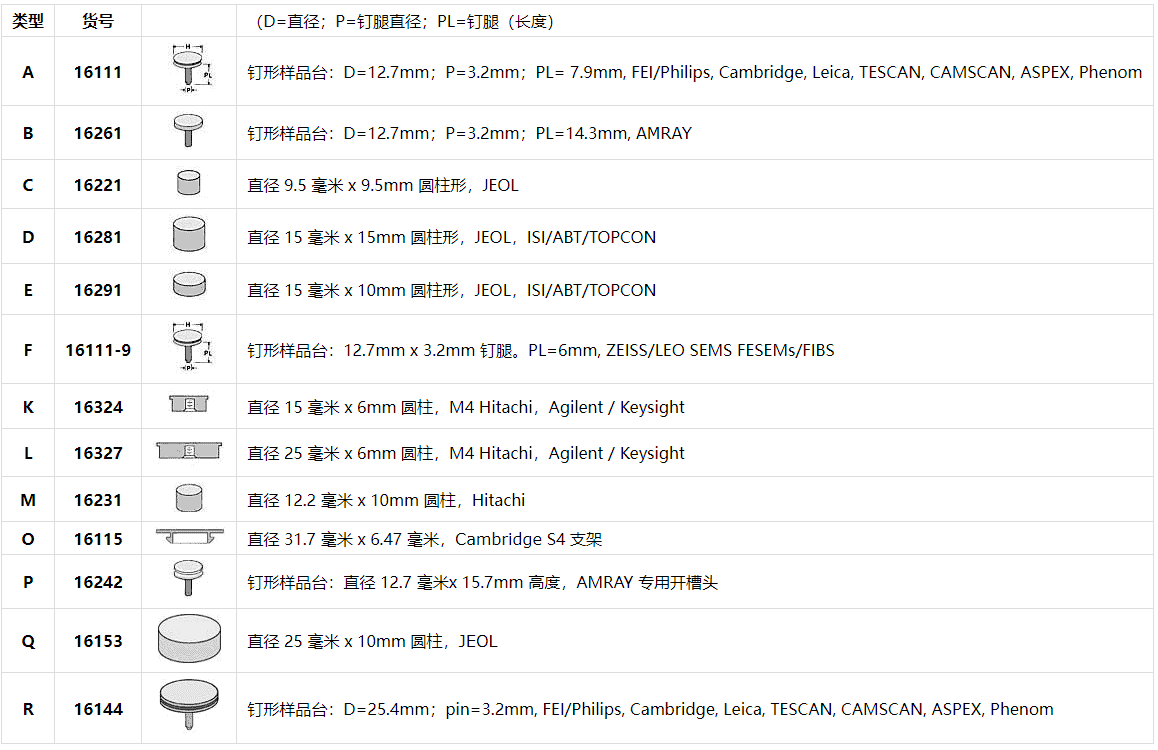

Pelcotec™ CDMS 校準标樣可供選擇不安裝或安裝在SEM樣品台A-R上。對于AFM應用，Pelcotec™ CDMS 安裝在12mm的AFM圓片上，而對于LM應用，則安裝在25 x 75mm的載玻片上。也可以制備在自定義的支架上。
可選的樣品座。
| Pelcotec™ CDMS-1 | Pelcotec™ CDMS-0.1 | |
| 基底：矽 | ✓ | ✓ |
| 基底尺寸：2.5×2.5mm | ✓ | ✓ |
| 基底厚度：525±10μm | ✓ | ✓ |
| 唯一(yī / yì ／yí)序列識别号 | ✓ | ✓ |
| 2mm、1mm、0.5mm、0.25mm 的校準方塊 | ✓ | ✓ |
| 垂直于 X 軸的刻度線，間距爲(wéi / wèi) 10μm、5μm、2μm 和(hé / huò) 1μm | ✓ | ✓ |
| 僅高分辨率版本 – 垂直于 X 軸的附加刻度線以 500、250 和(hé / huò) 100 nm 節距标出 | — | ✓ |
| 特征材料：50nm Cr (2mm – 5µm) | ✓ | ✓ |
| 特征材料：20nm Cr/50nm Au（2μm 和(hé / huò) 1μm） | ✓ | ✓ |
| 特征材料：20nm Cr/50nm Au（500、250 和(hé / huò) 100nm） | — | ✓ |
| 可在晶圓級追溯到 NIST | T 版本 | T 版本 |
| CDMS 标樣直接獲得 NIST 标準認證 | C版本 | C版本 |
| 不含樣品台 | ✓ | ✓ |
| 可安裝在 SEM樣品台上 | ✓ | ✓ |
| 精度優于0.3% | ✓ | ✓ |
