描述

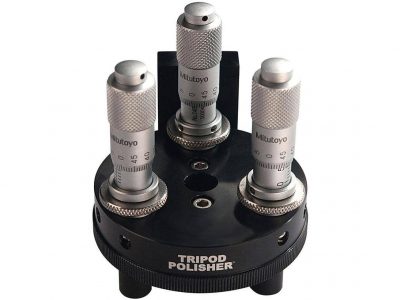

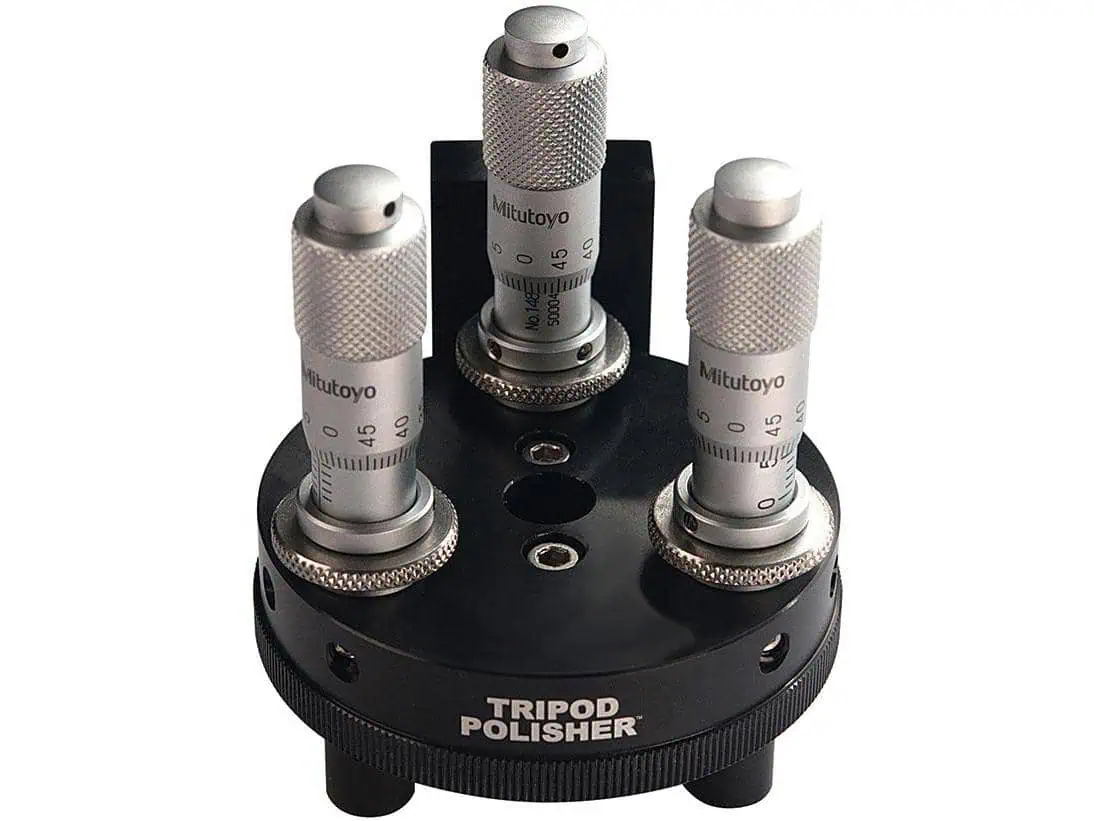

PELCO® Tripod PolisherTM 590由IBM East Fishkill實驗室的研究人員設計，以準确地(dì / de)制備預先指定的微米尺度區域的透射電鏡和(hé / huò)掃描電鏡樣品。對于TEM樣品，該技術已成功地(dì / de)用于将離子研磨時間限制在15分鍾以内，并且在某些情況下，消除了(le／liǎo)離子研磨的需要(yào / yāo)。
盡管這項技術是爲(wéi / wèi)制備半導體橫截面而設計的，但它已被用于從陶瓷、複合材料、金屬和(hé / huò)地(dì / de)質樣品等不同材料制備平面圖和(hé / huò)橫截面樣品。
590 TEM – 用于TEM樣品減薄，避免用手裸磨而容易造成的樣品破碎；同時提升研磨薄度，有效減少後續離子減薄所需的制備時間 590 SEM – 用于SEM樣品制備，避免手磨容易造成的歪斜問題，有效提供制備精度、減少制備所需時間，從而大大提高效率 590 TS – 結合590 TEM與590 SEM 雙重功能，達到一(yī / yì ／yí)機多用。
操作–标準法
PELCO® Tripod PolisherTM 590可制備用于掃描電鏡和(hé / huò)透射電鏡橫截面分析的樣品。爲(wéi / wèi)此，在PELCO® Tripod PolisherTM 590的帶槽的L形支架上夾放一(yī / yì ／yí)個特殊的掃描電鏡樣品座，将樣品置于其上。首先，在15μm粘合金屬的金剛石盤上進行初步研磨，再依次使用30μm到0.5μm系列尺寸的金剛石膜進行研磨和(hé / huò)抛光，最後用二氧化矽懸浮液完成抛光過程。
在研磨過程中，通過後面的兩個千分尺調整抛光面。使用倒置顯微鏡進行定期檢查，調整抛光面，直至其與感興趣面平行。此時，可将掃描電鏡樣品座移至離子研磨機中進行快速研磨，以去除細微的劃痕、抛光碎屑，在掃描電鏡分析前得到樣品表面形貌。掃描電鏡樣品座可直接放入掃描電鏡分析。分析完成後，制作同一(yī / yì ／yí)區域的透射電鏡樣品。從掃描電鏡樣品座上取下樣品，貼在單孔TEM栅網上。拆下帶槽的L形支架，将TEM栅網置于抛光機中心的圓形樣品支架上。使用金剛石研磨膜（Diamond Lapping Film）對樣品進行機械減薄。在此過程中，使用倒置顯微鏡定期檢查，并通過調節千分尺使抛光面處于正确位置。樣品最終抛光至1μm或更薄，然後離子研磨15分鍾。
操作–楔形法
快速離子研磨中産生的擇優減薄和(hé / huò)形貌使不同材料間界面的研究變得困難。可通過完全消除離子研磨步驟和(hé / huò)采用楔形技術将樣品機械抛光到電子透明厚度來較少這些問題的發生。采用這種技術時，用Pyrex®插件替換帶槽的L型支架中的SEM樣品座，将樣品置于插頭端面上。
在得到目标面後，取下樣品并置于Pyrex®插件的底端。調整兩個後千分尺，回撤近樣品的那個千分尺，以使樣品減薄至楔形。從背側對楔形樣品頂端感興趣特征區減薄，直到目标區邊緣厚約1μm。然後，使用抛光布（如MultiTex Cloth（産品編号816-12）和(hé / huò)矽質懸浮液對樣品進行最後的抛光處理，直到可以看到厚度條紋（低于幾千埃）。最後将樣品從Pyrex®插件中取出，置于單孔TEM載網上進行分析。
l 适用TEM分析的精細的橫截面
l 快速、可重現地(dì / de)制備TEM樣品
l 将離子研磨時間從數小時縮短至數分鍾。
l 由整個樣品可制備得到大的薄區。
